我们的现场实拍视频将带您走进瓦斯继电器校验仪,录波分析仪不断创新产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:瓦斯继电器校验仪,录波分析仪不断创新的图文介绍

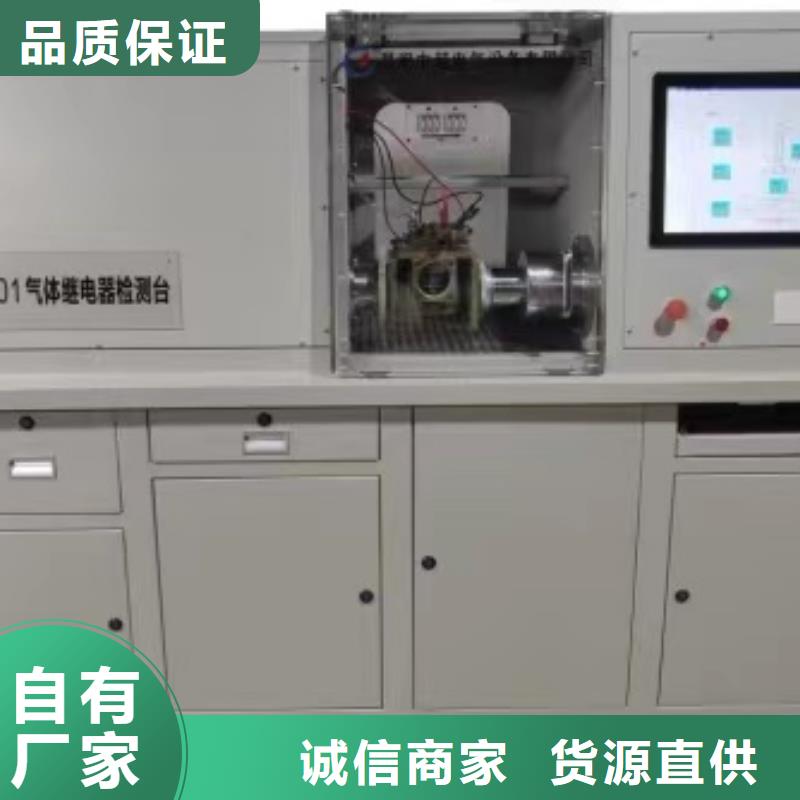

瓦斯继电器校验仪旋转急停开关，系统处于通电状态，此时面板上的[红色]按钮指示灯亮起。按下面板上的[绿色]按钮启动系统后，系统初始界面注意：按[红色]按钮关闭检测台系统后，再次开机系统提示需要等待 30 秒才能启动。压力释放阀检测参数设置在初始界面上点击【压力检测】键，系统进入压力释放阀检测参数设置界面。设置时点击相应参数右侧[▼]键，然后按虚拟键盘 [↑][↓]键或在触摸屏上拖动进行调整，参数设置完成后按下[确定]键，开始压力释放阀流速检测流程。系统进入压力释放阀检测全过程由系统自动完成，其界面?[压力开关]表示压力释放阀压力节点的状态，检测过程中当压力节点未闭合时，状态灯熄灭；当节点闭合时，状态灯亮起；?检测过程中当压力节点未闭合时，压力值会随着检测过程不断变化，当节点闭合时，检测结束后系统自动停止检测过程中可随时按[中止检测]键终止压力检测，但检测数据无效。5.4.3 密封检测在初始界面上按下【密封检测】键，系统进入压力释放阀检测参数设置界面。设置时按相应参数右侧的[▼]键，然后按键盘 [↑][↓]键或在触摸屏上拖动进行调整。用户可根据需要的试验压力进行选择，参数设置完成后按下[确定]键，开始压力释放阀密封检测流程。检测过程中，用户可随时按[中止检测]键结束检测，但检测结果无效。
在 直流电阻测试仪产业蓬勃发展的今天，天正华意电气设备有限公司(辽宁分公司)“以科学的管理模式，雄厚的技术力量，完善的服务体系”对客户永不变的承诺，一定会在新世纪，“锐不可当，扬帆远航”，我们愿与您共同携手，互惠互利，共创辉煌！
瓦斯继电器校验仪技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率：400W5.空压机功率：750 W6.压力检测范围：0～350KPa7.压力显示分辨率：0.1KPa8.精度等级：1.0级9.显示方式：5寸彩色液晶屏带触摸功能10.试验介质：压力释放阀试验介质为空气11.存储容量：可存储多组校验数据12.微机测控箱尺寸：430＊340＊250mm13.微机测控箱重量：15KG14.变压器压力释放阀校验仪（机械部分）：480＊400＊330mm15.变压器压力释放阀校验仪重量（机械部分）：25KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力试罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。2.将压力释放阀信号线接至校验仪信号接线柱。五、测试项目1.开启、关闭压力试验，测试过程如下：1.1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa,建议标称值设为70KPa,步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa,标称值设为75KPa,步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。

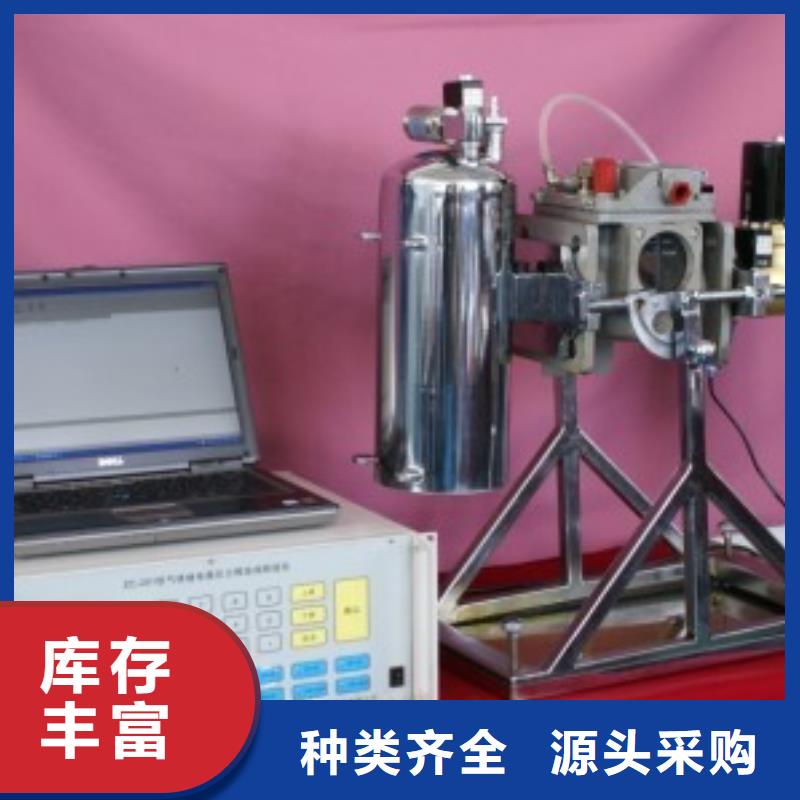

瓦斯继电器校验仪按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下图（1）“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。6.1.1.10. 按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。 转下放油，再重新注入新油。注意放油时不能污染电气元件和环境。待油放尽后旋上压力油筒[气塞] 3螺帽，按5.1.1项的操作步骤进行注油；以后每三个月更换一次储油筒的油，7.1.5仪器应避免雨水渗入内部，面板要避免油污染，避免跌落或强烈振动，存放于干燥地方；7.1.6 试验结束后，仪器表面油迹。7.2仪器的维修与处理：7.2.1仪器出厂时经过严格的性能检查，如发现新仪器工作不正常，请与我公司联系，简单故障可在电话或传真中引导解决；7.2.2本仪器线路比较复杂，如仪器出现故障，用户不要自行维修，请返回我公司修理。
瓦斯继电器校验仪变压器用压力释放阀试验导则（摘要）1 开启压力试验将释放阀卡装在开启压力试罐上，在常温下向罐内充以压缩空气，调整进气量，进气的压力值到达开启临界值时，释放阀应连续间歇跳动，周期为1s~4s，每次跳动信号开关应切换和自锁。机械信号标志也应动作明显，应能正确判断释放阀已动作过，每次动作后，都要手动复位。2 关闭压力试验将释放阀卡装在关闭压力试罐上，打开进气阀，罐内压力开始上升，当释放阀跳起后，立即关闭进气阀。由于罐内压力仍大于释放阀的关闭压力，释放阀关闭。当压力表显示完全停止，说明释放阀已经完全关闭。此时的压力表显示即为释放阀的关闭压力值。关闭压力应符合下表的规定。试验不少于三次，取其中的值作为该释放阀的关闭压力值。
